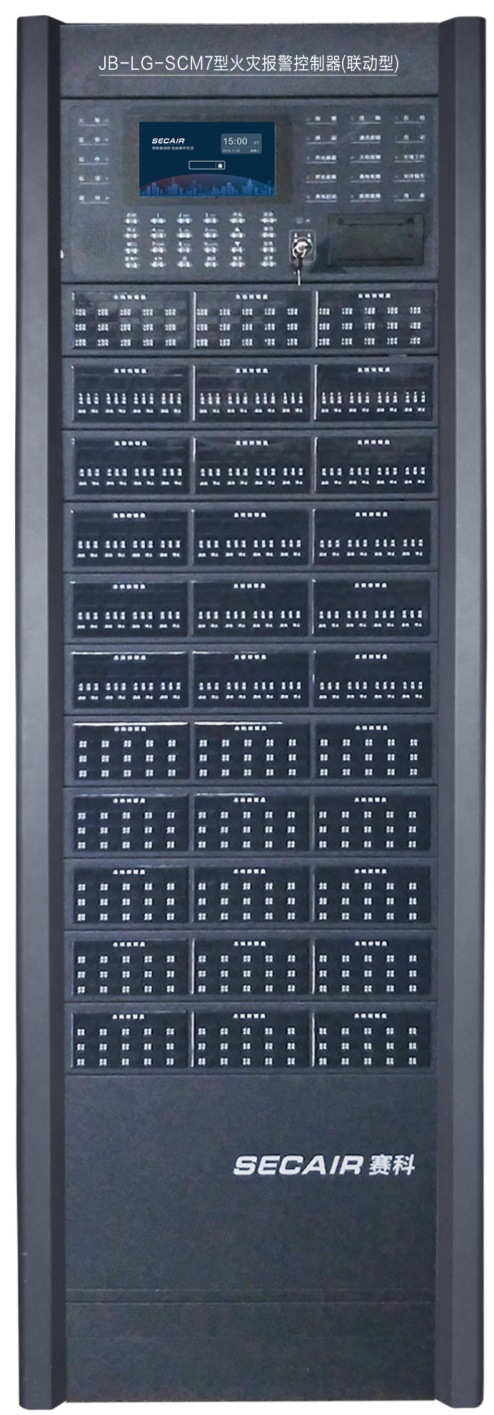

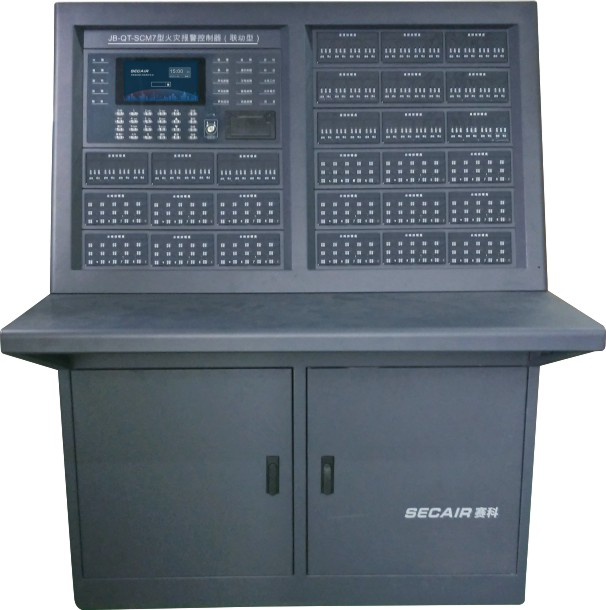

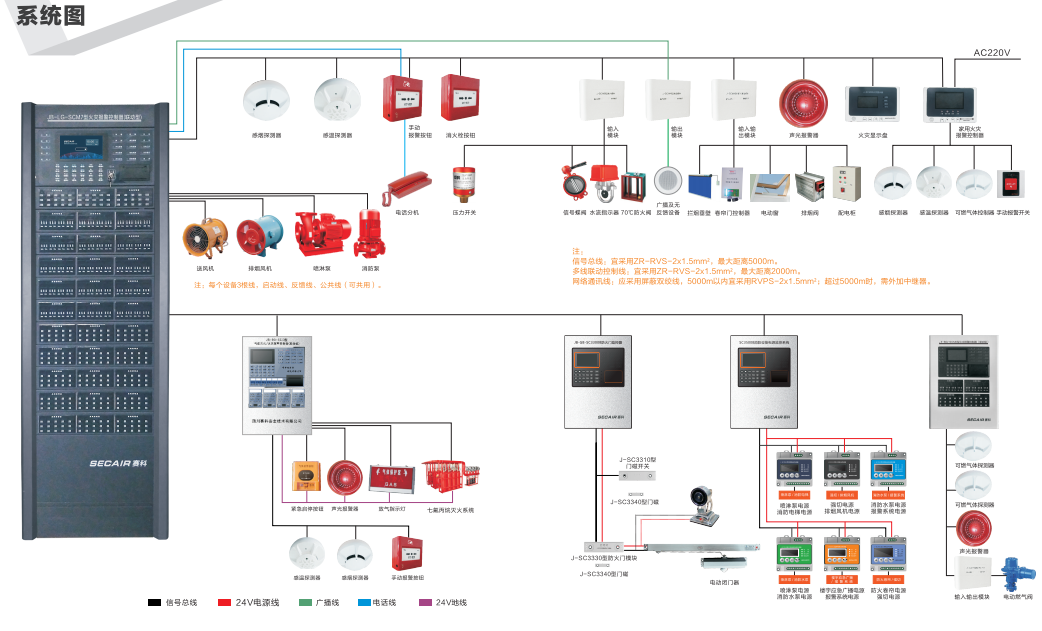

一、M系列技术指标

1) 交流入电压：220V±1015%, 50Hz±1%；

2) 交流输入功率： ≤180W；

3) 直流备电： DC24V/17Ah全密封免维护蓄电池；

4) 回路输出电流：≤3.6A；

5) 单机容量：3800点；

6) 多线盘输出：18组，每组4个点，最大容量72点；

7) 总线盘按键：18组，每组15个点，最大容量270点；

8) 回路线制：两总线制；

9) 总线长度：≤3000m；

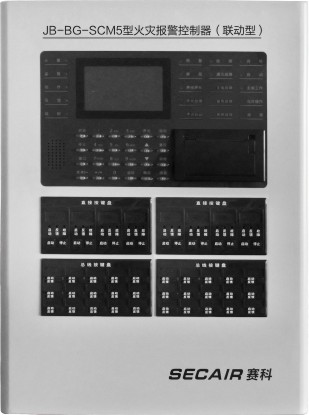

二、技术指标

1) 交流输入电压：220V±1015%, 50Hz±1%；

2) 交流输入功率： ≤180W；

3) 直流备电： DC24V/17Ah全密封免维护蓄电池；

4) 回路输出电流：≤3.6A；

5) 单机容量：每个回路带200个地址，最多9个回路，1800点；

6) 多线盘输出：2组，最大8个点；

7) 总线盘按键：2组，最大30个点；

8) 回路线制：两总线制；

9) 总线长度：≤3000米；

三、其他部件

四、安装与调试

五、接线图

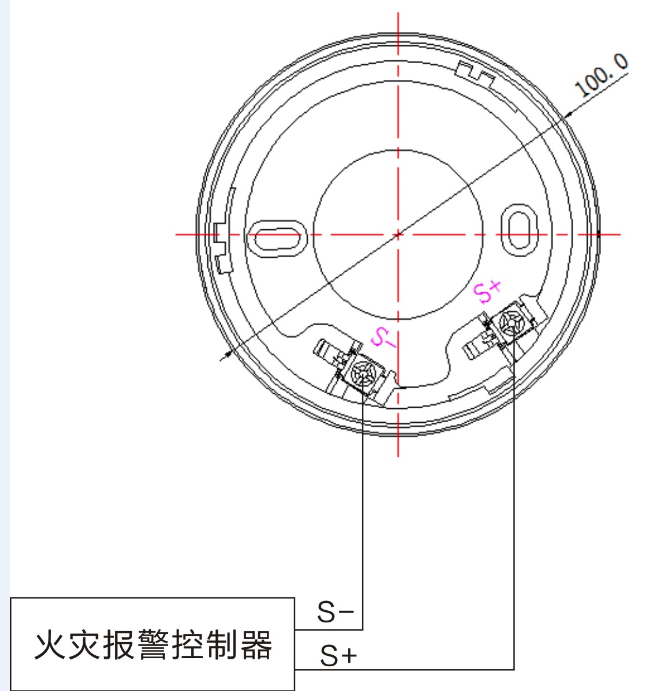

1、感烟、感温、声光接线图

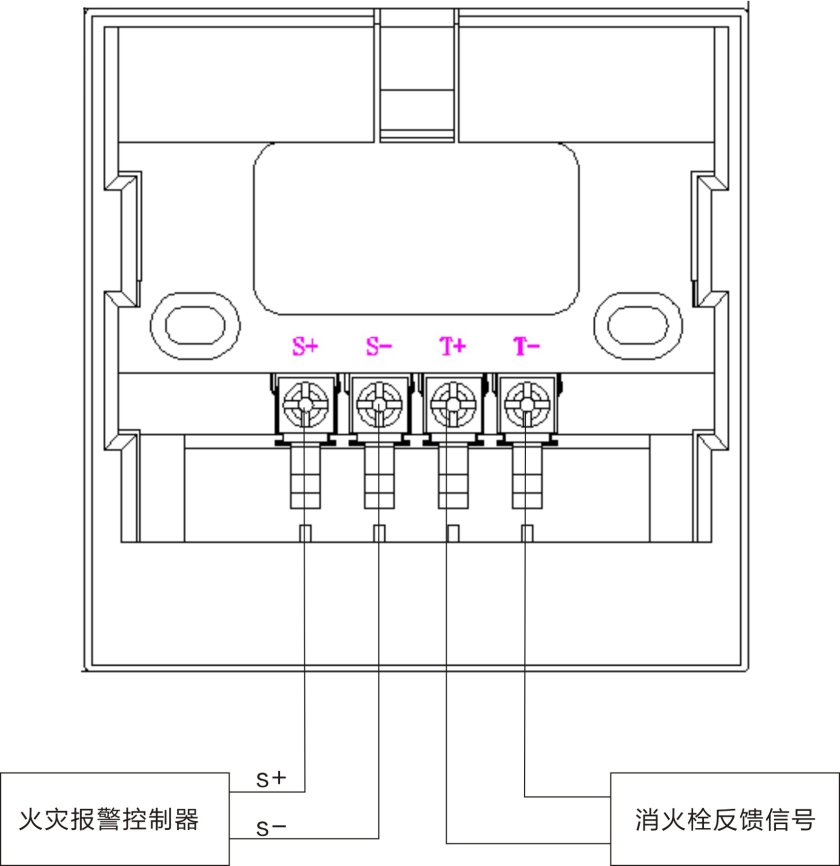

2、

消火栓接线图

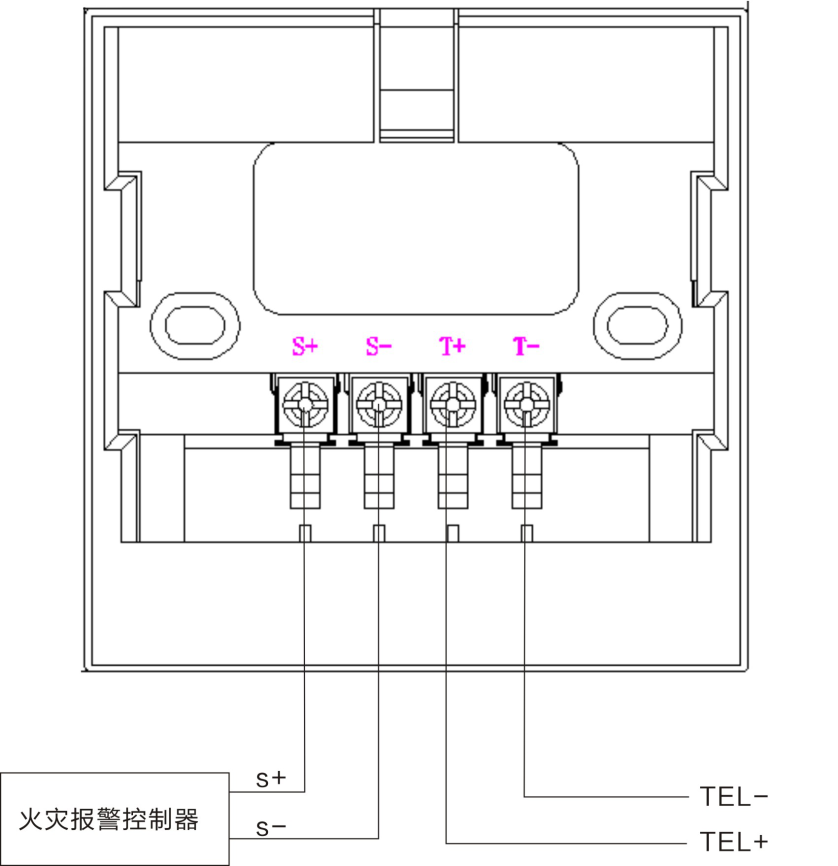

3、

手报接线图

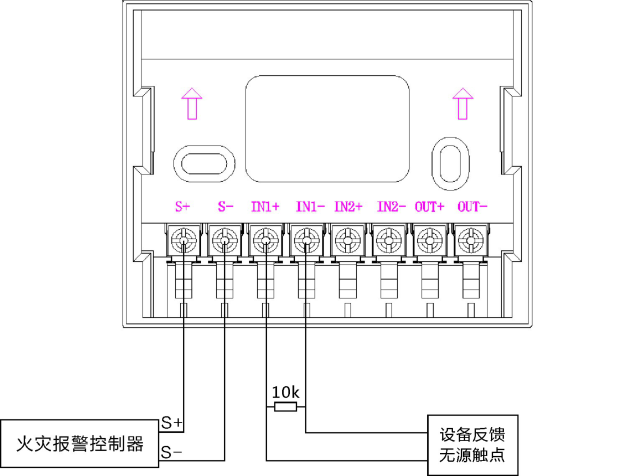

4、

输入模块接线图

5、输出模块接线图

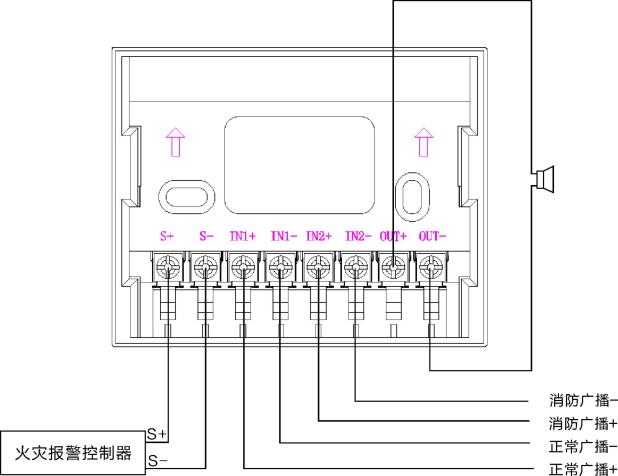

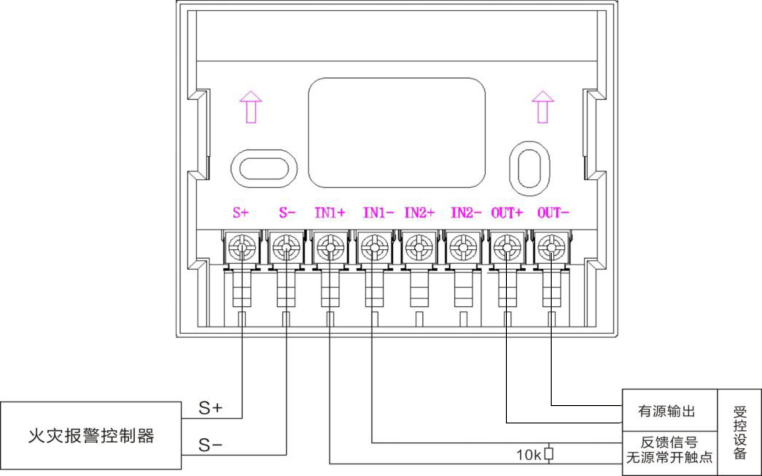

6、输入/输出模块有源输出接线图

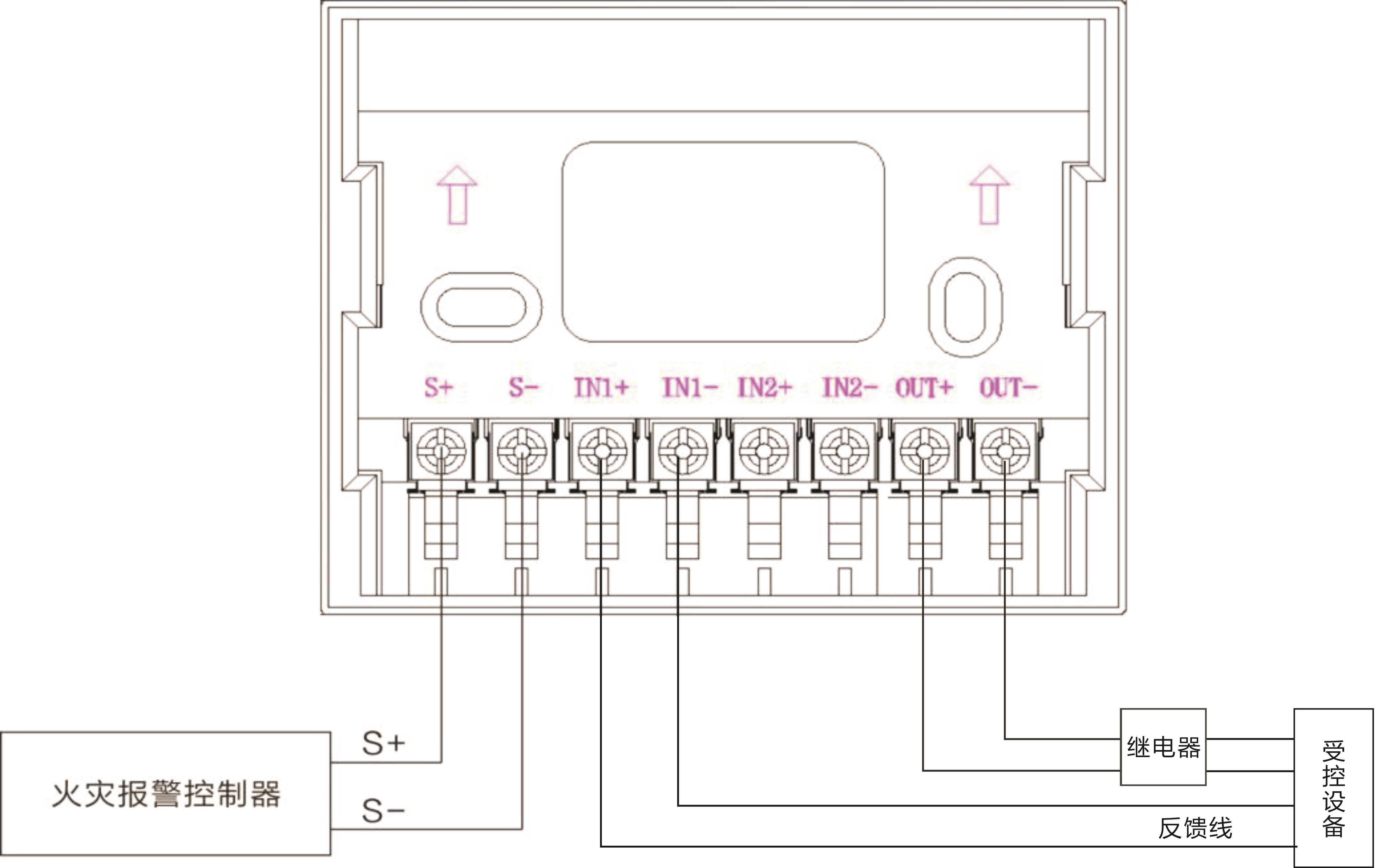

7、输入/输出模块无源输出接线图

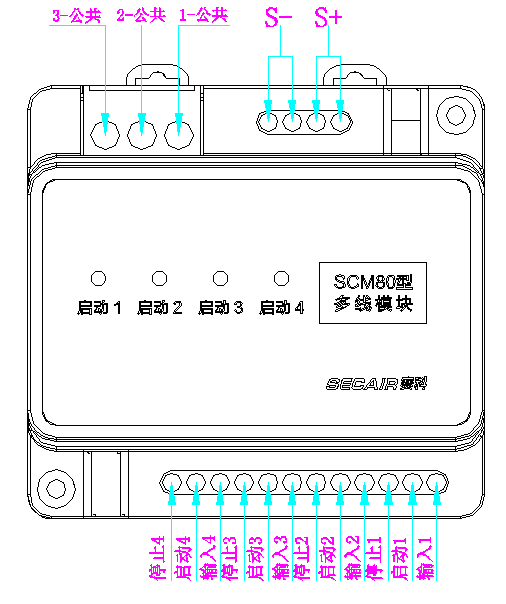

8、多线模块接线方式

设备为电平方式启动时，接入启动、输入、公共端子；

设备为脉冲方式启动时，接入停止、启动、输入、公共端子。

六、产品特点：

① 采用自主专业芯片，集成度高，功耗低。自动硬件解码，摆脱软件误差，提高系统稳定性。

② 无弹簧自恢复技术，有效地解决弹簧腐蚀失效问题，让产品寿命更长更可靠。

③ 采用反向隐藏卡扣设计，彻底摆脱传统螺钉设计，外观更美观，同时减少长时间的生锈老化等问题。

④ 所有部件拒绝中间金属插件，实现电流直通，不再有任何金属氧化带来的接触问题。

非对称总线技术：抗干扰性能强，可与交流电、广播线、电话线共管。

精准检测:采用双波段检测

精准上传：100%准确度上传

精准联动：采用点对点对接联动设计

上报快：满负载下小于0.3S的准确识别上传

系统反应快：高达每秒1000次的逻辑判断，为联动时刻准备着。

联动快：每秒100个联动点的执行速度

安装便利：国内首家采用滑槽式专利技术，国内首家采用嵌入式非对称多点防呆技术，无缝旋转安装。

接线便利：所有智能部件均为两线无极性安装，安装过程更加便捷。

调试便利：采用NB-IOT技术，远程编程，运程调试，远程诊断。

维护便利：模块化设计，数字化无线通讯，所有信息实时定量监控，火警故障初期诊断，远程监控。

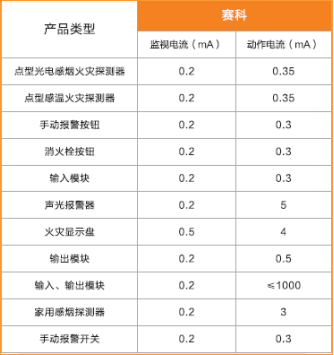

七、如何实现二线制

1、高达95%的供电效率，使总线等同于直流电源，让总线成为名符其实的供电线。

2、大于3.6A总线驱动能力，使总线驱动各种有源信号成为现实，为有源联动模块提供强有力的保障。

3、国内首家采用自主芯片，专业性强，针对性高，使部件达到前所未有的高度和超低功耗。
